CYBELEC CybTouch 12 G

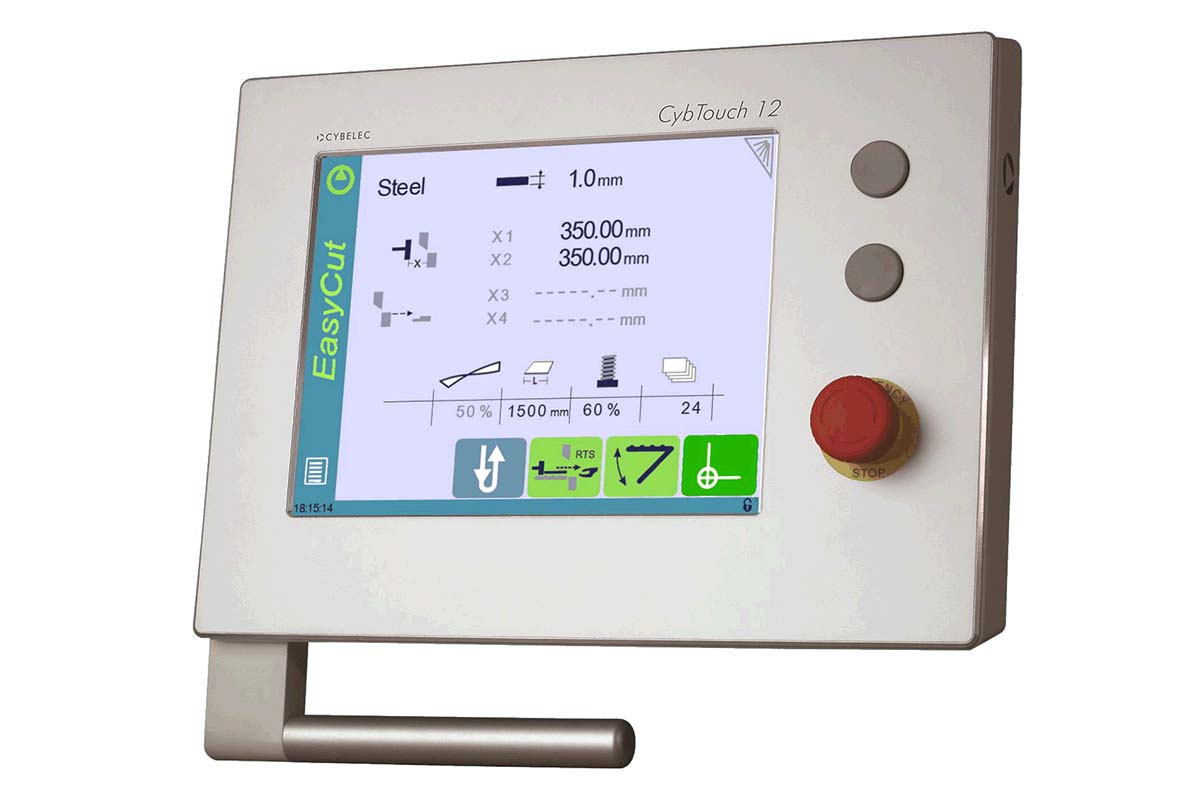

CybTouch 12 G, açı ayarlı veya devirmeli CNC makaslar için özel olarak tasarlanmış bir nümerik kontrol ünitesidir. 12” sezgisel dokunmatik ekran, büyük tuşlar ve çevrimiçi yardım özelliklerine sahiptir. Otomatik işlevleri operatörü sürekli olarak yönlendirir. CybTouch 12 G, döner bir kola asılmak üzere şık bir muhafaza içinde veya sağlam bir panel olarak mevcuttur.

Bilgiler
Özellikler
Modeller
İndir

Kolay Kullanım:

• Canlı renkler ve yüksek kontrastlı dokunmatik ekran
• Basit sayfalar, büyük tuşlar, operatörün ihtiyaç duyduğu tüm bilgileri içeren net ekran
• Sezgisel ve kullanıcı dostu arayüz
• Parçaların saniyeler içinde tam programlanması
• EasyCut sayfası ile anlık kolay kesim
• Bağlamsal yardım ve uyarı mesaj pencereleri

Daha İyi Kesim:

• Malzeme özelliklerine göre otomatik makas işlevi hesaplamaları
• Otomatik bıçak boşluğu
• Otomatik kesim açısı
• Otomatik kesim uzunluğu
• Otomatik arka dayama düzeltmesi
• Otomatik arka dayama geri çekilmesi
• Bükülme önleyici yönetim
• 2/3 konumlu levha desteği
• Gönderene geri yolla fonksiyonu (RTS)
• Ön veya arka dayama yönetimi
• Park pozisyonu (geri çekilme fonksiyonu)
• Tutucuların basınç yönetimi
• Sistem basınç yönetimi
• Orta noktada kesim yapmaya olanak tanıyan sac pozisyonu ofseti

Güçlü:

• Büyük kesim sıralamaları ve programlar hafızaya alınabilir
• Dizüstü bilgisayara kablosuz bağlantı ile kolay iletişim
• 10’dan fazla dil mevcut

Ekran

12” renkli grafik TFT ekran, LED arka ışık kontrollü 800 x 600 piksel

Çalışma belleği

SRAM / SDRAM

Sistem belleği

8 GB Micro SD Kart, RFlink üzerinden yazılım güncellemesi

İletişim

Cybelec RFlink (radyo frekansı bağlantısı, isteğe bağlı)
USB portu (sadece bellek çubuğu için)

Eksen

• ± 10VDC, AC/DC sürücüler ve motorların yönetimi
• 0-10 VDC, AC asenkron motorlar için frekans dönüştürücü
• SP-SN-HS, 2 hızlı mod
• SP-SN 0-10 VDC, 2 ayarlanabilir hız

Birimler

inç/mm dönüşümü

Güç kaynakları

• Sayısal kontrol: stabilize + 24VDC -15% / + 20% 30W
• Dijital giriş/çıkışlar: stabilize + 24VDC -15% / + 20%

Enkoder girişleri

4 giriş, 5 VDC veya 12 VDC* veya 24 VDC* (* = harici güç kaynağı)
Tamamlayıcı sinyaller gerekli değil ancak önerilir.

Enkoderler için güç kaynakları

5 VDC, CybTouch tarafından sağlanır. Her enkoder için maks. 250 mA

Dijital girişler

16 giriş, Optokuplörlü

Analog girişler

4 giriş, 0-10 VDC

Dijital çıkışlar

21 çıkış, Optokuplörlü ve kısa devre korumalı
12 x 24 VDC kaynak modu, maks. 0.5 A
8 x 24 VDC kaynak modu, maks. 3.0 A
1 x 24 VDC yardımcı çıkış, maks. 0.5 A, korumasız
Akımı ikiye katlamak için aynı çıkışı iki kez yapılandırma imkanı

Analog çıkışlar

6 çıkış ±10 VDC, eksenler, basınç
Empedans < 100 Ω, kısa devre korumalı
Yük ≥ 2 kΩ (maks 15 mA)

Referans voltajı

10 VDC, Empedans < 100 Ω, kısa devre korumalı
Yük ≥ 2 kΩ (maks 15 mA)

Çalışma koşulları

Min. 5° Celsius, maks. 45° Celsius
Bağıl nem 10 ila 85% yoğuşmasız

EC Direktifleri

IEC61131-2

Harici düğme

Sol tarafa 4 adede kadar fiziksel düğme ekleme imkanı

• CybTouch 12 G
