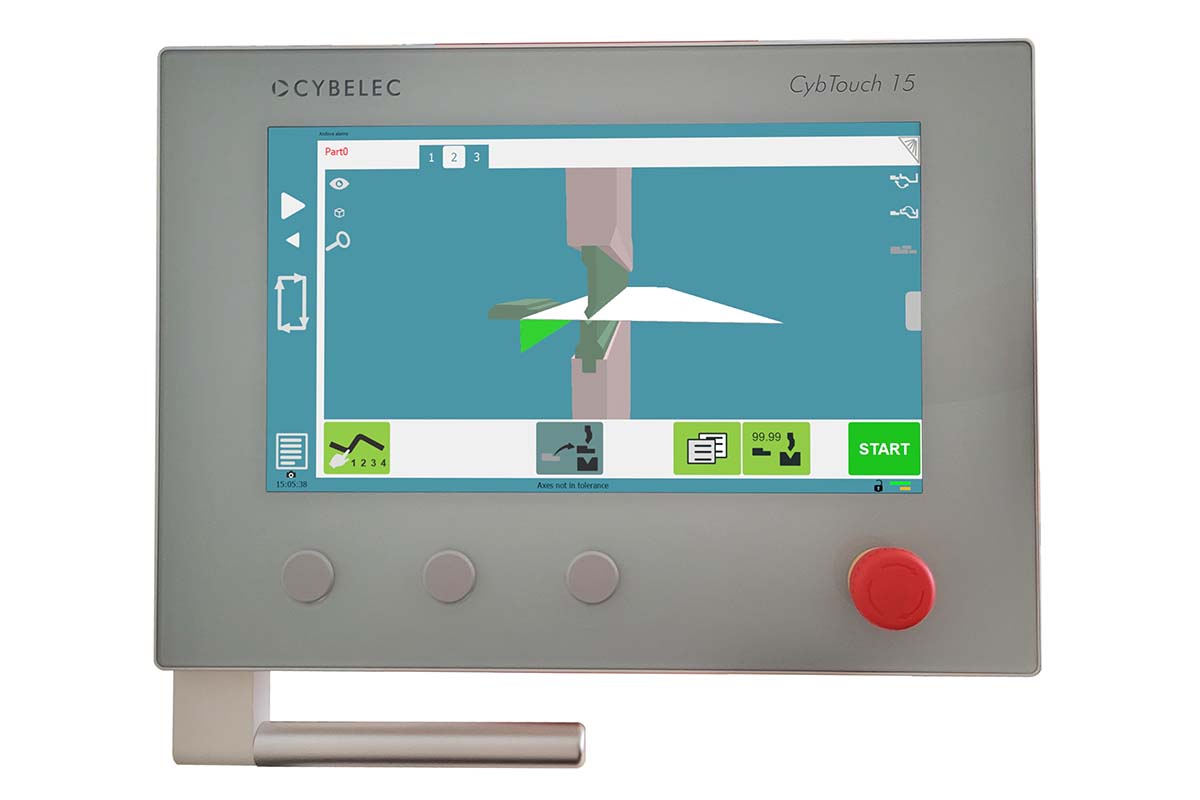

CYBELEC CybTouch 15 PS Win
CybTouch 15 PS Win, orta sınıf CNC abkant presler için geliştirilmiş kompakt bir 2D CNC kontrol ünitesidir. 15” dokunmatik cam ekrana ve dahili montajlı bir kontrol kartına sahiptir. Windows 10 işletim sistemi sayesinde ağ bağlantısı ve uzaktan erişimle bakım desteği sağlar. Kontrol sistemi, 2D grafik profil çizim ve 3D görüntüleyici içerir ve Endüstri 4.0’a hazırdır. Eksen kontrolü için CANopen® ve EtherCAT® endüstriyel bus bağlantıları ile uyumludur.
Kullanıcı için:
• Eldivenle kullanılabilen 15” modern şık cam yüzeyli dokunmatik ekran
• Sezgisel programlama sayesinde kullanıcı dostu HMI ve özel sihirbazlarla (otomatik ayar) kolay kurulum
• 2D grafik profil çizimi (Touch Profile) ve hassas 2D program oluşturma
• 3D Metalix görüntüleyici
• Otomatik büküm sıralama hesaplaması
• Endüstri 4.0
• Geniş depolama kapasitesi
• Dahili yedekleme ve geri yükleme işlevleri
• UWF koruma kapalı Windows 10’da çalıştırma
OEM için:
• Otomatik ayar: özel sihirbazlarla kolay kurulum
• Y1,Y2 + 4 eksen dayama kontrolü
• X, R, Z, A (büküm desteği) ve H (sheet support / sac desteği) dahil olmak üzere birçok kinematik yapı desteği
• AC/DC sürücüler ve motorlar, AC asenkron motorlar için frekans dönüştürücüler, iki hızlı mod ve daha fazlasının yönetimi
• Basınç, bombeleme ve pompa hız yönetimi
• Kapalı ve açık çevrim oransal valf kontrolü için gelişmiş algoritmalar
• Uzaktan bakım
|
TFT ekran |
16 milyon renk |
|
Çözünürlük |
1366×768 |
|
Dokunmatik ekran |
Cam PCAP Multi-touch |
|
Sızdırmazlık |
IP44: Ekran tarafı |
|
Tutacak |
Dahil |
|
Acil durum butonu |
Dahil |
|
Çalışma koşulları |
Min. 5°C, Maks. 40° C. Ortam sıcaklığı 40° C’a yaklaştığında veya aştığında özel havalandırma veya hatta klima kurulması tavsiye edilir. |
|
EC Direktifleri |
IEC 61131-2 |
|
Ağırlık |
7.2 Kg |
|
İşletim Sistemi |
Windows 10 |
|
İşlemci Ünitesi |
Model: Intel® Atom x5-E3940 Dört Çekirdek @1.6GHz |
|
Bellek Depolama |
40 GB CFAST bellek kartı SATA |
|
Görüntü Arayüzü |
LVDS, entegre ekran için |
|
Haberleşme |
LAN: 1x Gigabit Ethernet, RJ-45 (10/100/1000) |
|
Güç Kaynağı (Nümerik Kontrol) |
+24Vdc, 1.5A min (G/Ç olmadan CN – X1 konnektörü) |
|
Güç Kaynağı (Dijital G/Ç) |
+24Vdc, 4A min |
|
RTC – Takvim Saati |
Pil: Lityum CR2032 / 3V @225mA/h |
|
G/Ç İşlemcisi |
ARM Cortex M7 serisi – STM32F765 @216MHz |
|
Dijital Giriş |
6 giriş, 4mA tipik. IEC61131-2 tip 1 & 3’e göre İzolasyon 2kV |
|
Dijital Çıkış |
4 çıkış, 0.5A tipik. /0.7A maks. IEC61131-2 tip 3’e göre İzolasyon 2kV |
|
Saha Veriyolu Arayüzü |
2 CANopen, 1Mbps CAN 2.0 A, RJ-45, CANopen Master/Slave |
|
CANopen Uyumlu Sürücüler |
Baumüller, Delta Electronics, Infranor, INVT, Schneider, vb. |
|
Ethercat Uyumlu Sürücüler |
Delta Electronics, Infranor, Kollmorgen Europe Gmbh, OMRON, Panasonic, Yaskawa Electric, SanyoDenki Co., vb. |
|
Güvenlik Sistemleri Uyumlulukları |
Fiessler, LazerSafe, Nuova Elettronica, Pilz3000, vb. |
|
Açı Ölçüm Sistemleri |
Açı ölçerler: IBR, Mitutoyo DMX, Mitutoyo U-wave |
|
Takım Konumlandırıcıları |
WILA Akıllı Takım Konumlandırıcı, PB Servisi, vb. |
|
Dil desteği |
Çince (basitleştirilmiş ve geleneksel), Çekçe, Hollandaca, İngilizce (referans dil), Fince, Fransızca, Almanca, İtalyanca, Lehçe, Portekizce (Brezilya ve Portekiz), Rusça, Slovence, İspanyolca, İsveççe, Türkçe |
|
Aksesuarlar |
|
|
S-MSV-402/A1 |
Servo valf amplifikatörü +/-350mA veya +/-50mA |
|
UPS-DP1 |
Pil ile UPS sistemi, 24V DC, 3A |
|
Yazılım seçenekleri |
|
|
OFT-AX |
Ek eksen lisansı |
|
OFT-TM |
Tandem yönetimi |
|
OFT-BA |
Büküm destekleri ve sac desteği (eksen lisansları gerektirir) |
|
OFT-SS |
Sac desteği (eksen lisansları gerektirir) |
|
OFT-ST |
İstatistikler |
|
OFT-I4M |
Endüstri 4.0, istatistikler, durum (MES), iletişim (MES) |
|
OFT-XC |
X Eksen kalibrasyonu (eksen başına bir lisans) |
|
OPT-160GB |
Genişletilmiş CFast 160GB (standart CFast yerine) |
|
Dahil |
Açıölçer Açı |
|
Kullanıcı döngüsü şifrelenmiş |
|
|
PC çevrimdışı yazılımı |
|
|
OFT-VST-2 |
PC çevrimdışı yazılımı VisiTouch (2D) |
|
OFT-VST-MX |
PC çevrimdışı yazılımı VisiTouch MX |
|
OFT-VST-MXIMP |
PC çevrimdışı yazılımı VisiTouch MX içe aktarma dahil |
|
OFT-EXP |
DXF dışa aktarma lisansı |
• CBT-15*PS-W/B, Dokunmatik ekran 15″, 4 ila 6 eksen, PS-2D, Windows, muhafaza
• CBT-15*PS-W/P, Dokunmatik ekran 15″, 4 ila 6 eksen, PS-2D, Windows, panel
