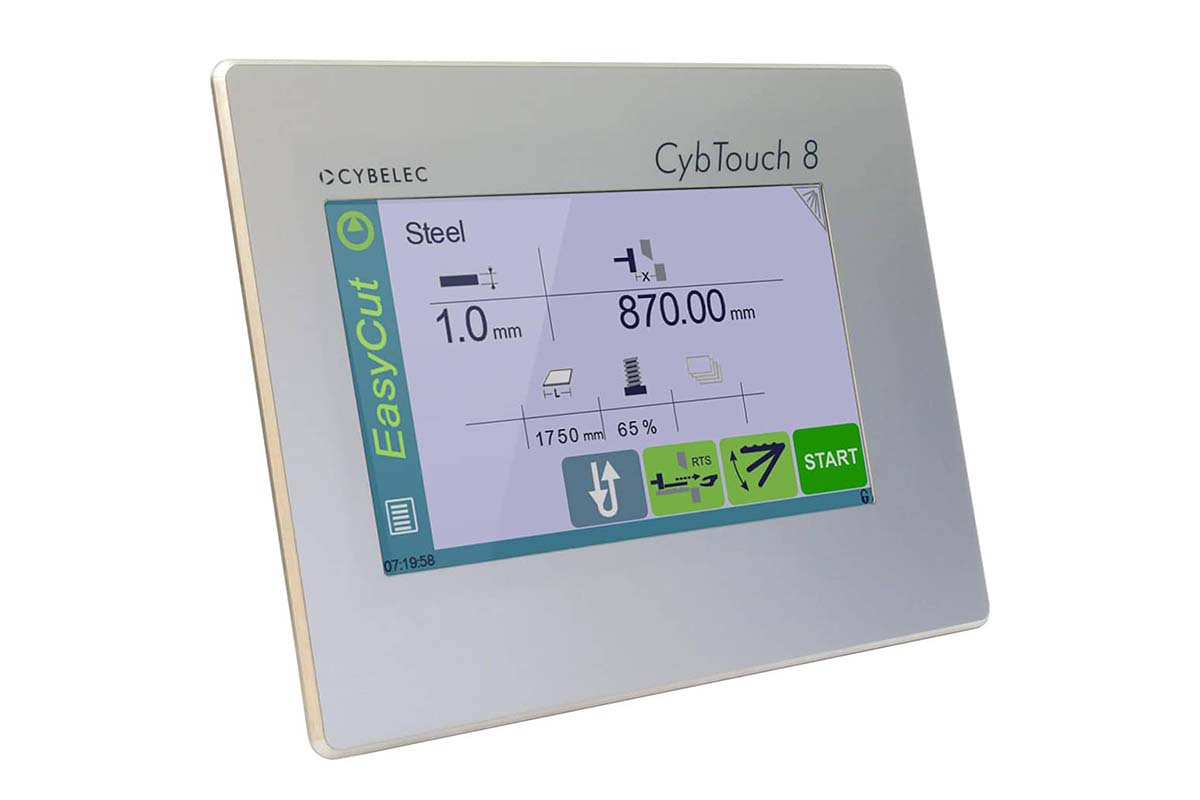

CYBELEC CybTouch 8 W

CybTouch 8 W, sac kesimi için devirmeli tipteki CNC makas makinelerinin nümerik kontrolü için tasarlanmış modern bir CNC kontrol ünitesidir. Canlı renklere sahip sezgisel bir dokunmatik ekran ve yüksek işlev entegrasyonuna sahiptir. CybTouch 8 W, etkileşimli arayüzü, büyük tuşları, çevrimiçi yardımı ve otomatik işlevleri sayesinde kullanıcı dostu olacak şekilde geliştirilmiştir. Sağlam bir panel olarak veya döner kola montaj için şık bir muhafaza içinde mevcuttur.

Bilgiler
Özellikler
Opsiyonlar
Modeller
İndir

Kolay Kullanım:

• Canlı renklere sahip yüksek kontrastlı dokunmatik ekran
• Basit sayfalar, büyük tuşlar, operatörün ihtiyaç duyduğu tüm bilgileri içeren net ekran
• Sezgisel ve kullanıcı dostu arayüz
• Parçaların saniyeler içinde tam programlanması
• EasyCut sayfası ile makinenin hızlı kurulumu
• Bağlamsal yardım ve uyarı mesaj pencereleri

Daha İyi Kesim:

• Malzeme özelliklerine göre otomatik makas işlevi hesaplamaları
• Otomatik bıçak boşluğu
• Otomatik arka dayama düzeltmesi
• Otomatik arka dayama geri çekilmesi
• 2/3 konumlu sac desteği
• Gönderene geri yolla fonksiyonu (RTS)
• Ön veya arka dayama yönetimi
• Park pozisyonu (geri çekilme fonksiyonu)
• Tutucuların basınç yönetimi
• Sistem basınç yönetimi

Güçlü:

• Büyük kesim sıralamaları ve programlar hafızaya alınabilir
• Dizüstü bilgisayara kablosuz bağlantı ile kolay iletişim
• 10’dan fazla dil desteği

Ekran

Renkli grafik CRT ekran, LED arka ışık kontrollü

Çözünürlük

800 x 480 pixels (WVGA)

Çalışma belleği

SRAM

Sistem belleği

FLASH bellek, RFlink üzerinden bellenim güncellemesi

İletişim

Cybelec RFlink (radyo frekansı bağlantısı)

Eksen

• ± 10VDC, AC/DC sürücüler ve motorların yönetimi
• 0-10 VDC, AC asenkron motorlar için frekans dönüştürücü
• SP-SN-HS, 2 hızlı mod
• SP-SN 0-10 VDC, 2 ayarlanabilir hız

Birimler

inç/mm dönüşümü

Güç kaynakları

• Sayısal kontrol: stabilize + 24VDC -15% / + 20% 6W
• Dijital giriş/çıkışlar: stabilize + 24VDC -15% / + 20%

Enkoder girişleri

1 giriş, 5 VDC veya 12 VDC* veya 24 VDC* (* = harici güç kaynağı)
Tamamlayıcı sinyaller gerekli değil ancak önerilir.

Enkoderler için güç kaynakları

5 VDC, CybTouch tarafından sağlanır. Her enkoder için maks. 250 mA

Dijital girişler

8 giriş, Optokuplörlü

Analog girişler

1 giriş, 0-10 VDC

Dijital çıkışlar

12 çıkış, Optokuplörlü ve sigorta korumalı
24 VDC kaynak modu, maks. 0.7 A
Akımı ikiye katlamak için aynı çıkışı iki kez yapılandırma imkanı

Analog çıkışlar

1 çıkış, ±10 VDC
Empedans < 100 Ω, kısa devre korumalı
Yük ≥ 2 kΩ (maks 15 mA)

Referans voltajı

1, 10 VDC (maks 20 mA), harici potansiyometre için (önerilen değer 2kΩ ile 5kΩ arasında)

Çalışma koşulları

Min. 5° Celsius, maks. 45° Celsius
Bağıl nem 10 ila 85% yoğuşmasız

EC Direktifleri

IEC61131-2

Mevcut diller

İngilizce, Fransızca, Almanca, İtalyanca, Hollandaca, İspanyolca, Portekizce, Portekizce Brezilya, Çekçe, Türkçe, Çince, Tayvan, Lehçe, Rusça

S-OPT-RFLINK

CybTouchTools yazılımı dahil PC için RFlink USB anahtarı

Valf amplifikatör, analog modüller



S-MVP-100/A

Basınç valfi amplifikatörü

• S-CBT-81WA12/BW
• S-CBT-81WA12/P
• S-CBT-81WA12/S
