CYBELEC VisiTouch 24

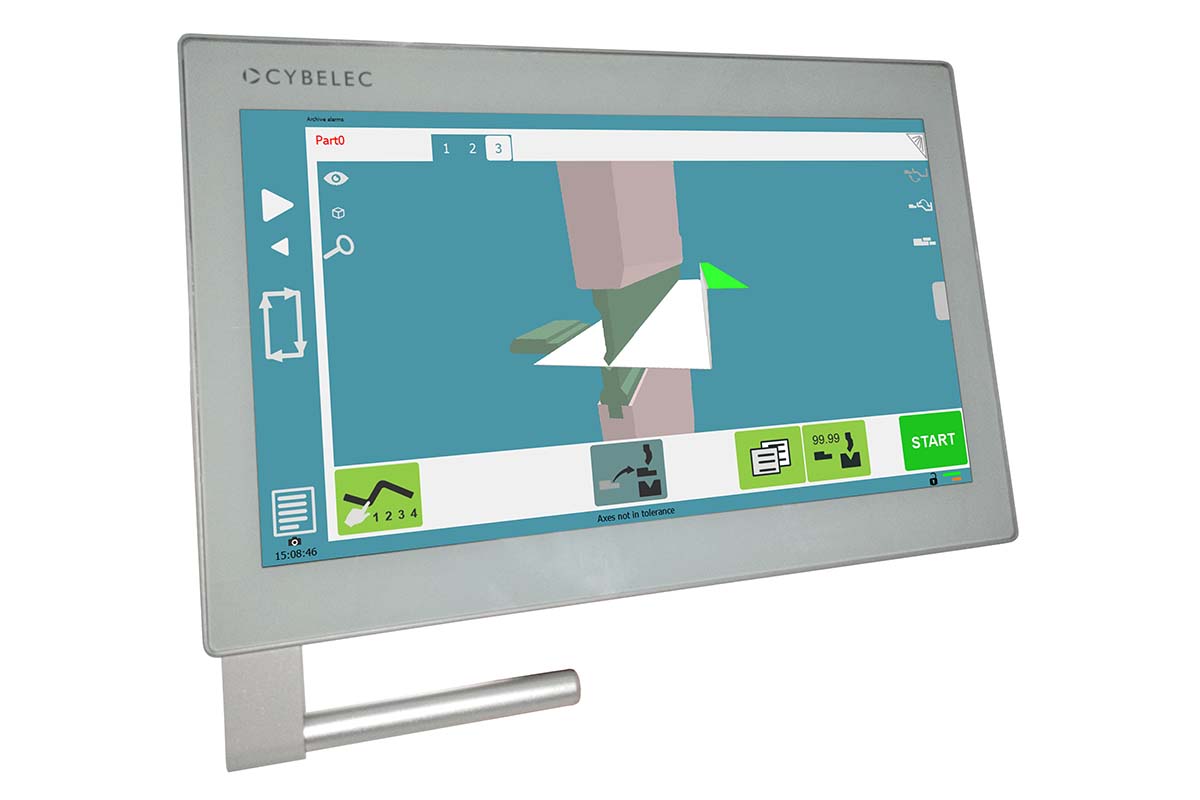

VisiTouch 24, abkant presler için gelişmiş 24 inç tam dokunmatik ekrana ve dahili montajlı bir CNC kartına sahip, gelişmiş bir sayısal kontrol ünitesidir. Çok eksenli kontrol için CANopen® ve EtherCAT® saha veriyollarını kullanır. Dört çekirdekli işlemcisi, 2D grafik profil çizimi ve 3D görüntüleme sağlar. CybMVA modülleri aracılığıyla tüm hidrolik sistemler, G/Ç ve analog eksenlerle arayüz oluşturur. Endüstri 4.0 ihtiyaçlarını karşılamak için özelleştirilmeye müsaittir.
Kullanıcı için:
• Eldivenle kullanılabilen modern 24 inç şık cam yüzeyli dokunmatik ekran
• Sezgisel programlama sayesinde kullanıcı dostu HMI
• 2D grafik profil çizimi (Touch Profile) ve 3D parça görüntüleyici
• Otomatik büküm sıralama hesaplaması
• Gelişmiş algoritmalar sayesinde en yüksek büküm hassasiyeti
• Tandem desteği
• Takımları içe aktarma
• Karmaşık üretim için grup yönetimi
• Ön / Son büküm
• Ezme yönetimi
• Çoklu görev ve ağ bağlantısı için Windows 10 işletim sistemi
• Açı ölçümü
• Barkod okuyucu
• Özelleştirilebilir Endüstri 4.0
• UWF kapanma koruması ile Windows 10’da çalışma
OEM için:
• Özel sihirbazlarla kurulum (otomatik ayar)
• Tüm kinematikler mevcuttur :
– X, X-relative, X-slave, R, R-slave ve Z eksenleri
– Arka ve Ön çoklu dayama
– Büküm destekleri
– 26 eksene kadar
• Geniş yapılandırma uyumlulukları ile CANopen® ve EtherCAT® aracılığıyla eksen kontrolü
• Makine operatörü için özelleştirilebilir Kullanıcı Düğmeleri
• Özelleştirme için açık sistem
• Hibrit ve elektrikli abkant preslerin kontrolü
• Dinamik ve kontrollü bombeleme döngüleri
• HMI parçası için eklenti
• Abkant pres uygulamaları için robot kollarıyla iletişim protokolü
|
TFT ekran |
24’’ geniş TFT 16:9 |
|
Çözünürlük |
1920 x 1080, 24 bits (Full HD) |
|
Dokunmatik ekran |
Cam PCAP Multi-touch |
|
Sızdırmazlık |
IP65 – yalnızca ön taraf, IP20 Muhafaza |
|
Tutacak |
Dahil |
|
Çalışma koşulları |
Min. 5° Celsius, maks. 40° Celsius. Ortam sıcaklığı 40° Celsius’a yaklaştığında veya aştığında özel havalandırma veya hatta klima kurulması tavsiye edilir. |
|
EC Direktifleri |
IEC 61131-2 |
|
İşletim Sistemi |
Windows 10 |
|
İşlemci Ünitesi |
Model: Intel Atom x6413E Dört Çekirdek @1,5 GHz |
|
Kütle Depolama |
40 GB CFAST bellek kartı SATA |
|
Görüntü Arayüzü |
DVI, 1920×1600’e kadar, tek bağlantı DVI-D arayüzü |
|
İletişim |
LAN: 1x Gigabit Ethernet, RJ-45 (10/100/1000) |
|
Çalışma sıcaklığı |
0 – 40°C |
|
Güç Kaynağı (Sayısal Kontrol) |
+24Vdc, @1.8A tipik. (G/Ç olmadan CN – X1 konnektörü) |
|
Güç Kaynağı (Dijital G/Ç) |
+24Vdc, @ 4A min |
|
RTC – Takvim Saati |
Pil: Lityum CR2032 / 3V @225mA/h |
|
G/Ç İşlemcisi |
ARM Cortex M7 serisi – STM32F765 @216MHz |
|
Dijital Giriş |
6 giriş, 4mA tipik. IEC61131-2 tip 1 & 3’e göre |
|
Dijital Çıkış |
4 çıkış, 0.5A tipik. /0.7A maks. IEC61131-2 tip 3’e göre |
|
Saha Veriyolu Arayüzü |
2 CANopen, 1Mbps CAN 2.0 A, RJ-45, CANopen Master/Slave |
|
CANopen Uyumlu Sürücüler |
Baumüller, Delta Electronics, Infranor, INVT, Schneider, vb. |
|
Ethercat Uyumlu Sürücüler |
Delta Electronics, Infranor, Kollmorgen, OMRON, Panasonic, Yaskawa Electric, SanyoDenki Co., vb. |
|
Güvenlik Sistemleri Uyumlulukları |
Fiessler, LazerSafe, Nuova Elettronica, Pilz3000, vb. |
|
Açı Ölçüm Sistemleri |
Açıölçerler: IBR, Mitutoyo DMX, Mitutoyo U-wave |
|
Takım Konumlandırıcıları |
WILA Akıllı Takım Konumlandırıcı, PB Servisi, vb. |
|
Diller |
Çince (basitleştirilmiş ve geleneksel), Çekçe, Hollandaca, İngilizce (referans dil), Fince, Fransızca, Almanca, İtalyanca, Lehçe, Portekizce (Brezilya ve Portekiz), Rusça, Slovence, İspanyolca, İsveççe, Türkçe |
|
Aksesuarlar |
|
|
UPS-DP1 |
Pil ile UPS sistemi, 24V DC, 3A |
|
M-300-0013B |
VT ve VP sabitleme için ALU ayırıcı |
|
Yazılım seçenekleri |
|
|
OFT-AX |
Ek eksen lisansı |
|
OFT-TM |
Tandem yönetimi |
|
OFT-BA |
Büküm destekleri ve sac desteği (eksen lisansları gerektirir) |
|
OFT-SS |
Sac desteği (eksen lisansları gerektirir) |
|
OFT-AM1 |
Otomatik açı ölçümü (bir istasyon) |
|
OFT-AM2 |
Otomatik açı ölçümü (iki istasyon) |
|
Dahil |
Mitutoyo Angle Prtotactor ile Açı ölçüm ve düzeltme |
|
OFT-AT |
Otomatik kalınlık ölçümü |
|
OFT-FS |
Kuvvet sensörü yönetimi |
|
OFT-SC |
Özel bombeleme döngüsü (makine imalatçıları tarafından eklenen kullanıcı döngü dosyası) |
|
OFT-TL |
Takım konumlandırıcı |
|
OFT-SB |
Lazer Safe Smart Brackets Güvenli Akıllı Braketler ile iletişim için eklenti |
|
OFT-RCG |
Arm robot ile iletişim eklentisi (OFT-BA ve OFT-SS dahil) |
|
OFT-RCA |
Robot kontrolü, Kartezyen XYZAC (5 eksen lisansı içerir) |
|
OFT-RAS |
STEP Arm Robotları kontrol arayüzü |
|
OFT-BC |
Barkod okuyucu ile iletişim eklentisi, genel |
|
OFT-ST |
İstatistikler |
|
OFT-I4M |
Endüstri 4.0, istatistikler, durum (MES), iletişim (MES) |
|
OFT-VA |
AutoPOL CAM Görüntüleyici |
|
OFT-PG |
Müşteri tarafından yüklenen eklenti için yetkilendirme |
|
OFT-IMP |
MX İçe Aktarma lisansı, DXF düz, SW, IGES, STEP, SAT, X_T |
|
PC çevrimdışı yazılımı |
|
|
OFT-VST-2 |
PC çevrimdışı yazılımı VisiTouch (2D) |
|
OFT-VST-MX |
PC çevrimdışı yazılımı VisiTouch MX |
|
OFT-VST-MXIMP |
PC çevrimdışı yazılımı VisiTouch MX içe aktarma dahil |
|
OFT-EXP |
DXF dışa aktarma lisansı |
• VSP-94PS-2, VisiTouch 24, 4 eksen (Y1, Y2, 2 eksen), PS-2D
Tüm kontroller RJ45 kablo 7.5m (SFTP CAT 5E) ile birlikte gelir.
