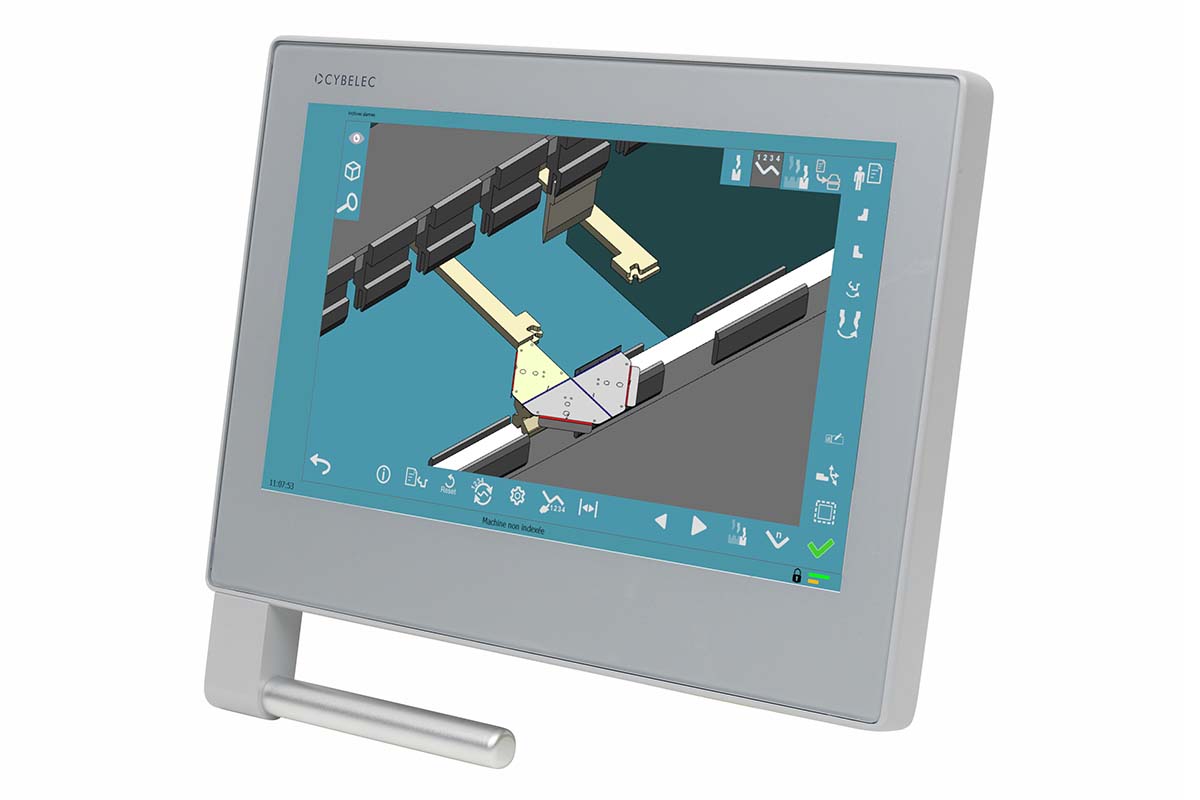

CYBELEC VisiTouch Pac MX
VisiTouch Pac MX, senkronize abkant presler için 3D grafik destekli bir CNC kontrol ünitesidir. 19” dokunmatik ekran ve CNC kartı, CANopen® ve EtherCAT® üzerinden dijital kontrol içerir. 3D olarak parça içe aktarma, programlama ve büküm simülasyonu destekler. CybMVA modülleri sayesinde her türlü hidrolik sistem, G/Ç ve analog eksenlerle arayüz oluşturur. Sistem, Endüstri 4.0 ihtiyaçlarını karşılamak için özelleştirilebilir.
Kullanıcı için:
• Eldivenle kullanılabilen modern şık cam yüzeyli dokunmatik ekran
• Sezgisel programlama sayesinde kullanıcı dostu HMI
• Tam 3D görselleştirme ve simülasyon
• DXF düz çizim ve 3D format dosyalarını içe aktarma ile parça yönetimi
• DXF dışa aktarma
• Karmaşık parçaların otomatik çözümleri: otomatik büküm sıralama, dayama, takım ve otomatik segmentasyon
• Gelişmiş algoritmalar sayesinde en yüksek büküm hassasiyeti
• Tandem desteği
• Talkımları içe aktarma
• Karmaşık üretim için grup yönetimi
• Ön / Son büküm
• Ezme yönetimi
• Çoklu görev ve ağ bağlantısı için Windows 10’da çalıştırma
• Açı ölçümü
• Barkod okuyucu
• Özelleştirilebilir Endüstri 4.0
OEM için:
• Özel sihirbazlarla kurulum (otomatik ayar)
• Mevcut kinematikleri :
– X, X-relative, X-slave, R, R-slave ve Z eksenleri
– Arka ve ön çoklu dayamalar
– Büküm destekleri
– 26 eksene kadar destekler.
• Geniş yapılandırma uyumlulukları ile CANopen® ve EtherCAT® aracılığıyla eksen kontrolü
• Makine operatörü için özelleştirilebilir Kullanıcı Düğmeleri
• Özelleştirme için açık sistem
• Hibrit ve elektrikli abkant pres desteği
• Dinamik ve düzenlenmiş bombeleme döngüleri
• Özel HMI arayüzleri için Plug-in eklenti desteği
• Abkant pres uygulamaları için robot kollarıyla iletişim protokolü
|
TFT ekran |
18.5’’ geniş TFT 16:9 |
|
Çözünürlük |
1366 x 768, 24 bit (WXGA) |
|
Dokunmatik ekran |
Cam PCAP Multi-touch 10 parmak |
|
Sızdırmazlık |
IP65 – yalnızca ön taraf |
|
Tutacak |
Dahil |
|
Çalışma koşulları |
Min. 5° Celsius, maks. 40° Celsius. Ortam sıcaklığı 40° Celsius’a yaklaştığında veya aştığında özel havalandırma veya hatta klima kurulması tavsiye edilir. |
|
EC Direktifleri |
IEC 61131-2 |
|
İşletim Sistemi |
Windows 10 |
|
İşlemci Ünitesi |
Model: Intel® Atom x7-E3950 Dört çekirdek @1.6GHz |
|
Kütle Depolama |
32 GB CFAST bellek kartı SATA |
|
Görüntü Arayüzü |
DVI, 1920×1600’e kadar, tek bağlantı DVI-D arayüzü |
|
İletişim |
LAN: 1x Gigabit Ethernet, RJ-45 (10/100/1000) |
|
Çalışma sıcaklığı |
0 – 40°C |
|
Güç Kaynağı (Sayısal Kontrol) |
+24Vdc, @0.8A tipik. (G/Ç olmadan CN – X1 konnektörü) |
|
Güç Kaynağı (Dijital G/Ç) |
+24Vdc, @ 20A maks. |
|
RTC – Takvim Saati |
Pil: Lityum CR2032 / 3V @225mA/h |
|
G/Ç İşlemcisi |
ARM Cortex M7 serisi – STM32F765 @216MHz |
|
Dijital Giriş |
6 giriş, 4mA tipik. IEC61131-2 tip 1 & 3’e göre |
|
Dijital Çıkış |
4 çıkış, 0.5A tipik. /0.7A maks. IEC61131-2 tip 3’e göre |
|
Saha Veriyolu Arayüzü |
2 CANopen, 1Mbps CAN 2.0 A, RJ-45, CANopen Master/Slave |
|
CANopen Uyumlu Sürücüler |
Baumüller, Delta Electronics, Infranor, INVT, Schneider, vb. |
|
Ethercat Uyumlu Sürücüler |
Delta Electronics, Infranor, Kollmorgen, OMRON, Panasonic, Yaskawa Electric, SanyoDenki Co., vb. |
|
Güvenlik Sistemleri Uyumlulukları |
Fiessler, LazerSafe, Nuova Elettronica, Pilz, vb. |
|
Açı Ölçüm Sistemleri |
Açıölçerler: IBR, Mitutoyo DMX, Mitutoyo U-wave |
|
Takım Konumlandırıcıları |
WILA Akıllı Takım Konumlandırıcı, PB Servisi, vb. |
|
Diller |
Çince (basitleştirilmiş ve geleneksel), Çekçe, Hollandaca, İngilizce (referans dil), Fince, Fransızca, Almanca, İtalyanca, Lehçe, Portekizce (Brezilya ve Portekiz), Rusça, Slovence, İspanyolca, İsveççe, Türkçe |
|
Aksesuarlar |
|
|
S-OPT-BTAUX-S/E |
Yardımcı kutu |
|
UPS-DP1 |
Pil ile UPS sistemi, 24V DC, 3A |
|
M-300-0013B |
VT ve VP sabitleme için ALU ayırıcı |
|
Yazılım seçenekleri |
|
|
OFT-AX |
Ek eksen lisansı |
|
OFT-TM |
Tandem yönetimi |
|
OFT-BA |
Büküm destekleri ve sac desteği (eksen lisansları gerektirir) |
|
OFT-SS |
Sac desteği (eksen lisansları gerektirir) |
|
OFT-AM1 |
Otomatik açı ölçümü (bir istasyon) |
|
OFT-AM2 |
Otomatik açı ölçümü (iki istasyon) |
|
Dahil |
harici ‘Angle Protractor’ açıölçer ile ölçüm ve düzeltme |
|
OFT-AT |
Otomatik kalınlık ölçümü |
|
OFT-FS |
Kuvvet sensörü yönetim |
|
OFT-SC |
Özel bombeleme döngüsü (müşteri tarafından eklenen kullanıcı döngü dosyası) |
|
OFT-TL |
Takım konumlandırıcı |
|
OFT-SB |
‘Lazer Safe Smart Brackets’ ile iletişim için eklenti |
|
OFT-RCG |
Kol robotu ile iletişim eklentisi (OFT-BA ve OFT-SS dahil) |
|
OFT-RCA |
Robot kontrolü, Kartezyen XYZAC (5 eksen lisansı içerir) |
|
OFT-RAS |
STEP Kol Robotları kontrol arayüzü |
|
OFT-BC |
Barkod okuyucu ile iletişim eklentisi, genel |
|
OFT-ST |
İstatistikler |
|
OFT-I4M |
Endüstri 4.0, istatistikler, durum (MES), iletişim (MES) |
|
OFT-VA |
AutoPOL CAM Görüntüleyici |
|
OFT-PG |
Müşteri tarafından yüklenen eklenti için yetkilendirme |
|
OFT-IMP |
MX İçe Aktarma lisansı, DXF düz, SW, IGES, STEP, SAT, X_T |
|
PC çevrimdışı yazılımı |
|
|
OFT-VST-2 |
PC çevrimdışı yazılımı VisiTouch (2D) |
|
OFT-VST-MX |
PC çevrimdışı yazılımı VisiTouch MX |
|
OFT-VST-MXIMP |
PC çevrimdışı yazılımı VisiTouch MX içe aktarma dahil |
|
OFT-IMP-SLDPRT |
SolidWorks içe aktarma lisansı, OFT-IMP lisansı gerektirir |
|
OFT-EXP |
DXF dışa aktarma lisansı |
• VSP-84PS-MX, VisiTouch Pac MX, 4 eksen (Y1, Y2, 2 eksen), PS-3D
• VSP-84PS-MX/P, VisiTouch Pac MX, 4 eksen (Y1, Y2, 2 eksen), PS-3D, panel versiyonu
• VSP-84PS-MXIMP, VisiTouch Pac MX, 4 eksen (Y1, Y2, 2 eksen), PS-3D ve içe aktarma versiyonu
• VSP-84PS-MXIMP/P, VisiTouch Pac MX, 4 eksen (Y1, Y2, 2 eksen), PS-3D ve içe aktarma, panel
Tüm kontroller RJ45 kablo 7.5m (SFTP CAT 5E) ile birlikte gelir.
