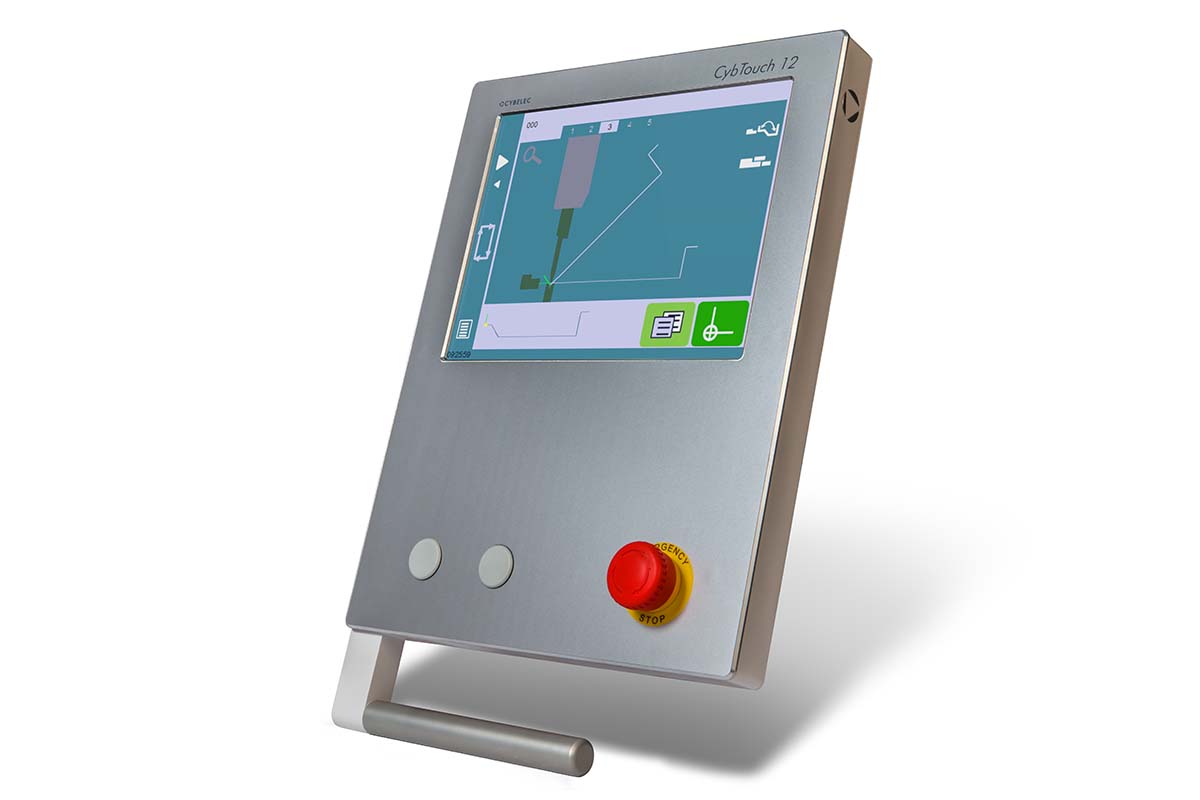

CYBELEC CybTouch 12 PS

CybTouch 12 PS kontrol ünitesi, senkronize abkant presler için tasarlanmıştır ve 12” dokunmatik ekrana sahiptir. Kullanıcı dostu arayüzü, birçok gelişmiş fonksiyon içerir. Büyük tuşlar, çevrimiçi yardım, kullanıcı dostu yazılım ve otomatik işlevlerle CybTouch 12 PS güçlü ve kullanımı kolay bir kontrol sağlar. Pano üzerine montaj için sağlam bir panel formatında veya döner bir kola montaj için şık bir kutu içinde iki farklı modeli mevcuttur.

Kolay Kullanım:

• Canlı renkler ve yüksek kontrastlı büyük 12” dokunmatik ekran
• Elle parça çizimi TouchProfile işlevi
• Basit sayfalar, net ekran, büyük tuşlar
• Sezgisel ve kullanıcı dostu arayüz
• Birden çok bükümlü verimli seri üretim için tam programlama
• EasyBend sayfası sayesinde kolay tekli bükümler
• Çevrimiçi yardım ve etkileşimli uyarı pop-up’ı
• PC veya Dizüstü bilgisayar kullanarak rahat kablosuz yazılım güncellemesi ve veri yedekleme
• Bellek için USB portu
• Mevcut geniş dil seçimi

Daha İyi Büküm:

• Çeşitli otomatik büküm işlevi hesaplamaları
• Büküm sıralamaları ve programlar hafızaya alınabilir
• Açı, basınç ve bombeleme yönetimi
• Kolay manuel hareket

Güçlü:

• 4 eksen kontrolü (Y1-Y2-X-R)
• TouchProfile 2D grafik parça oluşturma ve manuel sıralama
• Büküm payı hesaplama
• Basınç – Bombeleme hesaplama
• Her parça veya büküm için farklı takım desteği
• Bıçak derinliği hesaplama
• Açı ve arka dayama düzeltmesi
• PC-ModEva harici yazılımı ile birlikte teslim edilir



CybTouch 12 PS 20

CybTouch 12 PS 12

Ekran

12” renkli grafik TFT ekran, LED arka ışık kontrollü 800 x 600 piksel

Çalışma belleği

SRAM /SDRAM

Sistem belleği

2 GB Micro SD Kart, RFlink üzerinden bellenim güncellemesi

İletişim

Cybelec RFlink (radyo frekansı bağlantısı)
USB portu (sadece bellek çubuğu için)
RS232 portu (güvenlik PLC’si ile iletişim)

X – R Ekseni

• ± 10VDC, AC/DC sürücüler ve motorların yönetimi
• 0-10 VDC, AC asenkron motorlar için frekans dönüştürücü
• SP-SN-HS, 2 hızlı mod
• SP-SN 0-10 VDC, 2 ayarlanabilir hız

Birimler

inç/mm dönüşümü

Güç kaynakları

• Sayısal kontrol: stabilize + 24VDC -15% / + 20% 30W
• Dijital giriş/çıkışlar: stabilize + 24VDC -15% / + 20%

Enkoder girişleri

4 giriş, 5 VDC veya 12 VDC* veya 24 VDC* (* = harici güç kaynağı). Tamamlayıcı sinyaller gerekli değil ancak önerilir

3 (+ 1) giriş, 5 VDC veya 12 VDC* veya 24 VDC* (* = harici güç kaynağı). Tamamlayıcı sinyaller gerekli değil ancak önerilir

Enkoderler için güç kaynakları

5 VDC, CybTouch tarafından sağlanır. Her enkoder için maks. 250 mA

Dijital girişler

16 giriş, Optokuplörlü

8 giriş, Optokuplörlü

Analog girişler

4 giriş, 0-10 VDC

2 giriş, 0-10 VDC

Dijital çıkışlar

21 çıkış, Optokuplörlü ve kısa devre korumalı
12 x 24 VDC kaynak modu, maks. 0.5 A
8 x 24 VDC kaynak modu, maks. 3.0 A
1 x 24 VDC yardımcı çıkış, maks. 0.5 A, korumasız
Akımı ikiye katlamak için aynı çıkışı iki kez yapılandırma imkanı

13 çıkış, Optokuplörlü ve kısa devre korumalı
12 x 24 VDC kaynak modu, maks. 0.5 A
1 x 24 VDC yardımcı çıkış, maks. 0.5 A, korumasız

Analog çıkışlar

6 çıkış, ±10 VDC, Y1-Y2-X-R, Basınç ve Bombeleme
Empedans < 100 Ω, kısa devre korumalı
Yük ≥ 2 kΩ (maks 15 mA)

Referans voltajı

10 VDC, Empedans < 100 Ω, kısa devre korumalı
Yük ≥ 2 kΩ (maks 15 mA)

Çalışma koşulları

Min. 5° Celsius, maks. 45° Celsius
Bağıl nem 10 ila 85% yoğuşmasız

EC Direktifleri

IEC61131-2

Mevcut diller

İngilizce, Fransızca, Almanca, İtalyanca, Hollandaca, İspanyolca, Portekizce, Portekizce Brezilya, Çekçe, Türkçe, Çince, Tayvan, Lehçe, Rusça, Fince

S-OPT-RFLINK

PC için RFlink USB anahtarı, CybTouchTools yazılımı dahil

Yazılım seçeneği



S-OFT-CBT/AB

Otomatik büküm sıralaması

Valf amplifikatörleri, analog modüller



S-CAH-CybVA6/1

HOERBIGER oransal valfler için arayüz kartı

S-MVP-100/A

Elektrik kabinine monte edilmek üzere basınç ve bombeleme valfleri için gerilim / akım dönüştürücü modülü (0-10V → 0-0.5 / 0-2 A)

S-MSV-402/A

Servo-valfler için gerilim / akım dönüştürücü modülü (±10V → ±50 mA, ±300 mA)

• S-CBT-124PSA20/BW
• S-CBT-124PSA20/P
• S-CBT-124PSA12/BW
• S-CBT-124PSA12/P
