CYBELEC CybTouch 8 PS

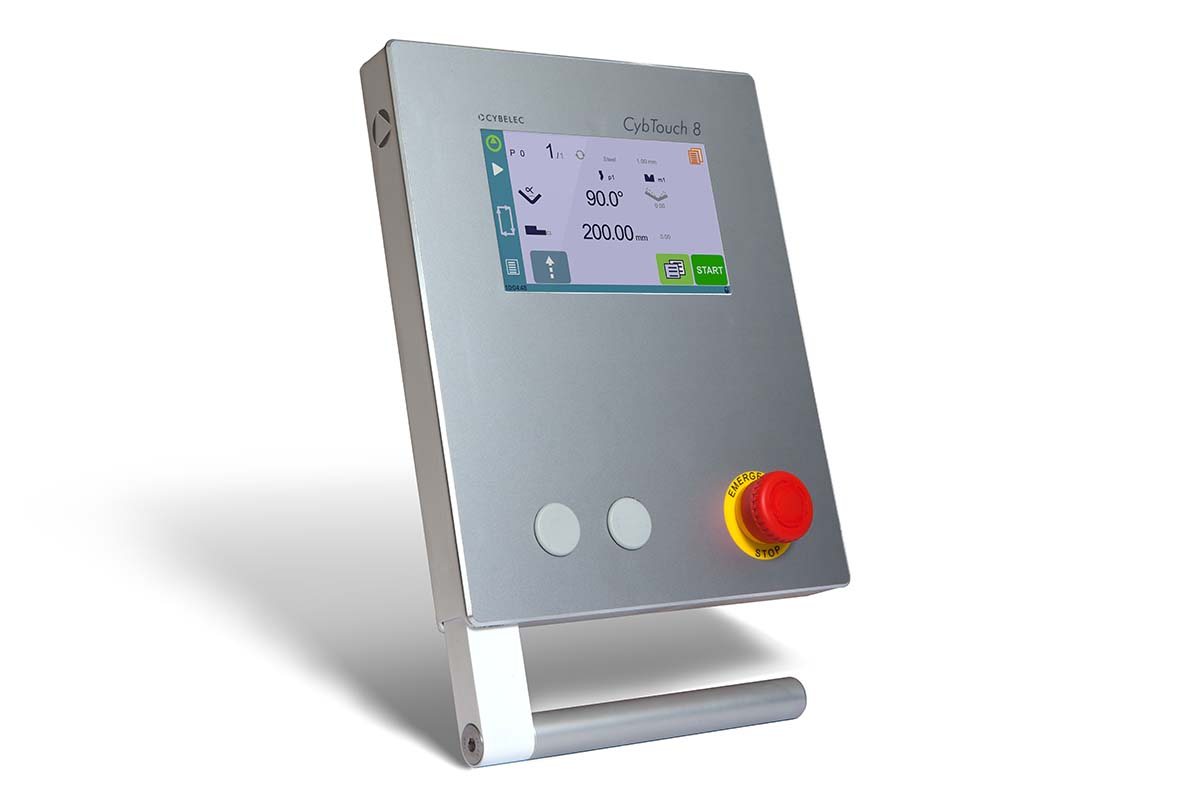

CybTouch 8 PS, 3 ve 4 eksenli giriş seviyesi senkronize abkant presler için tasarlanmış bir nümerik kontrol ünitesidir. Sezgisel bir renkli dokunmatik ekran ve yüksek entegrasyonlu bir arayüze sahiptir. Kullanıcı dostu yazılım, büyük tuşlar, çevrimiçi yardım ve otomatik işlevlerle CybTouch 8 PS kullanımı kolay hale getirir. Döner bir kola montaj için şık bir muhafaza içinde veya isteğe bağlı olarak sağlam bir panel olarak mevcuttur.
Kolay Kullanım:
• Canlı renklere ve yüksek kontrasta sahip büyük dokunmatik ekran
• Basit sayfalar, net ekran, büyük tuşlar
• Sezgisel ve kullanıcı dostu arayüz
• Birden çok bükümle verimli seri üretim için tam programlama
• EasyBend sayfası ile kolay tekli bükümler
• Çevrimiçi yardım ve etkileşimli uyarı mesaj pencereleri
• PC veya Dizüstü bilgisayar kullanarak rahat kablosuz veri yedekleme ve yazılım güncellemesi
• Veri transferi/yedekleme için USB bellek portu
• Birçok dil desteği
Daha İyi Büküm:
• Otomatik ayar: özel sihirbazlarla kolay kurulum
• Çeşitli otomatik büküm işlevi hesaplamaları
• Büküm sıralamaları ve programlar hafızaya alınabilir
• Açı, basınç ve bombeleme yönetimi
• Kolay manuel hareket
Güçlü:
• 3 (Y1,Y2,X) veya 4 ekseni (Y1,Y2,X,R) kontrol eder
• Manuel sıralama ile 2D grafik profil oluşturma (opsiyonel)
• Büküm payı hesaplama
• Basınç – Bombeleme hesaplama
• Her parça veya büküm için özel takım desteği
•Açı ve arka dayama düzeltmesi
|
Ekran |
Renkli grafik CRT ekran, LED arka ışık kontrollü 800 x 480 piksel |
|
Çalışma belleği |
SRAM /SDRAM |
|
Sistem belleği |
8 GB Micro SD Kart, RFlink üzerinden bellenim güncellemesi |
|
İletişim |
Cybelec RFlink (radyo frekansı bağlantısı) |
|
X Ekseni R Ekseni (isteğe bağlı) |
• ± 10VDC, AC/DC sürücüler ve motorların yönetimi |
|
Birimler |
inç/mm dönüşümü |
|
Güç kaynakları |
• Sayısal kontrol: stabilize + 24VDC -15% / + 20% 30W |
|
Enkoder girişleri |
3 giriş (83 PSe), 4 giriş (84 PS) |
|
Dijital girişler |
8 giriş, Optokuplörlü |
|
Analog girişler |
2 giriş, 0-10 VDC |
|
Dijital çıkışlar |
12 + 1 çıkış, Optokuplörlü ve kısa devre korumalı |
|
Analog çıkışlar |
4 çıkış, ±10 VDC (83 PSe), 6 çıkış, ±10 VDC (84 PS) |
|
Referans voltajı |
10 VDC, Empedans < 100 Ω, kısa devre korumalı |
|
Çalışma koşulları |
Min. 5° Celsius, maks. 45° Celsius |
|
EC Direktifleri |
IEC61131-2 |
|
Mevcut diller |
Çekçe, Hollandaca, İngilizce, Fince, Fransızca, Almanca, İtalyanca, Korece, Mandarin, Mandarin TW, Lehçe, Portekizce, Portekizce BR, Romence, Rusça, İspanyolca, Türkçe |
|
S-OPT-RFLINK |
CybTouchTools yazılımı dahil PC için RFlink USB anahtarı |
|
Yazılım seçenekleri |
|
|
S-OFT-H1 |
R ekseni için 4. analog eksen |
|
S-OFT-H2 |
Manuel büküm sıralaması ile profil çizimi için 2D grafikler |
|
S-OFT-H3 |
Otomatik büküm sıralaması |
|
S-OFT-H5 |
Tandem yönetimi |
|
S-OFT-LF |
Kilit fonksiyonu (çalışma süresi kısıtlaması) |
|
Valf amplifikatör, analog modüller |
|
|
S-CAH-CybVA6/1 |
Hörbiger oransal valfler için arayüz kartı |
|
S-MVP-100/A1 |
Elektrik kabinine monte edilmek üzere basınç ve bombeleme valfleri için gerilim / akım dönüştürücü modülü (0-10V → 0-0.5 / 0-2 A) |
|
S-MSV-402/A1 |
Servo-valfler için gerilim / akım dönüştürücü modülü (±10V → ±50 mA, ±300 mA) |
• CBT-83PSE/B, Dokunmatik ekran, 3 eksen, PS, muhafaza versiyonu
• CBT-83PSE/P, Dokunmatik ekran, 3 eksen, PS, panel versiyonu
• S-CBT-84PSA12/BW, Dokunmatik ekran, 4 eksen, PS, muhafaza versiyonu
• S-CBT-84PSA12/BW/2D, Dokunmatik ekran, 4 eksen, PS-2D, muhafaza versiyonu
• S-CBT-84PSA12/P, Dokunmatik ekran, 4 eksen, PS, panel versiyonu
• S-CBT-84PSA12/P/2D, Dokunmatik ekran, 4 eksen, PS-2D, panel versiyonu
